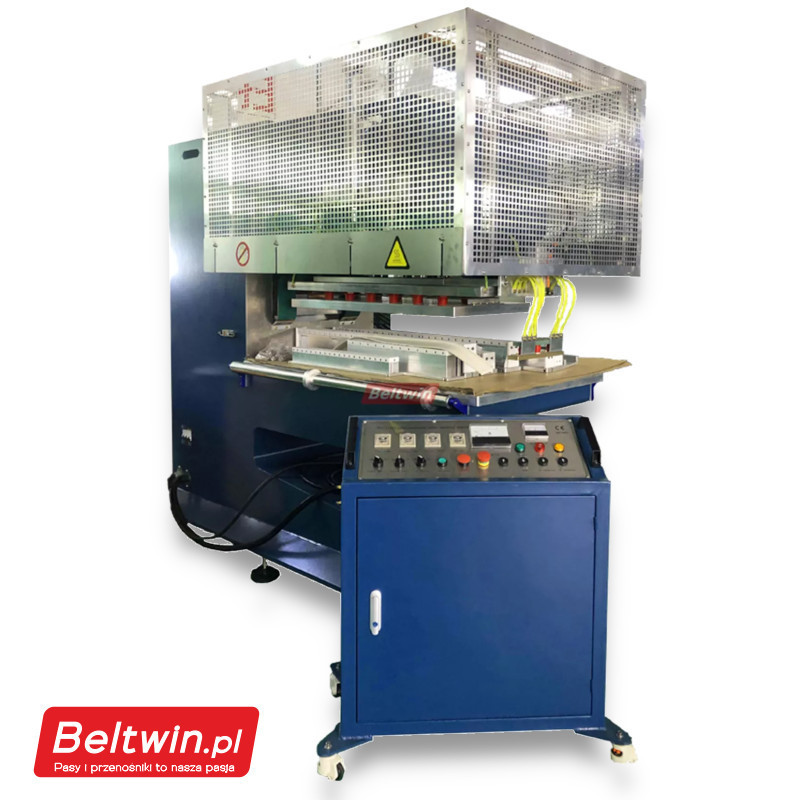

Spawarka do pasów klinowych, prowadnicy V, ściany bocznej QA2000

Urządzenie spawalnicze wysokiej częstotliwości BELTWIN jest używane do łatwej produkcji różnego rodzaju listew, stopni i ścianek bocznych.

Nasza spawarka wysokiej częstotliwości została zaprojektowana specjalnie do taśm przenośnikowych wykonanych z PVC i TPU, taśm przenośnikowych, klinów T i klinów materiałowych, ścian bocznych.

Specyfikacja

1. Moc maszyny: 13KW
2. Rozmiar górnej płyty: 700*400mm
3. Rozmiar dolnej płyty: 1500*600mm
4. Maksymalna szerokość pasa: 1350mm
5. Długość spawania: Długość klina 1000 mm / Ściana boczna 500 mm dla pasa o szerokości 800-850 mm
6. Napięcie robocze: 380V 3-fazowe (inne napięcie dostępne na życzenie)
7. Moc wejściowa: 20 KVA (transformator z rdzeniem miedzianym)
8. Osłona ochronna: konstrukcja ramy ze stali nierdzewnej + aluminium (napędzana cylindrem)
9. Z solidną ochroną: zabezpieczenie rezystancyjne, elektroniczne zabezpieczenie przeciwiskrowe i zabezpieczenie przed awaryjnym hamulcem.
10. Indywidualna skrzynka sterownicza
11. Zautomatyzowane cykle spawania HF
12. System podnoszenia pneumatycznego
13. Wysokiej jakości lampa próżniowa : Wyprodukowano w Chinach
14. Do materiałów o różnej grubości i wysokościach listew/ścian bocznych do 120 mm

Funkcja:

1. Uniwersalny do bloków typu T, X, L, ścianek bocznych, profili, prowadnic V itp.
2. Rowek maszynowy jest głęboki i szeroki. Wygodnie jest spawać duże powierzchnie.
3. Europejski model kwadratowej skrzyni wibracyjnej o wysokiej częstotliwości, o bardziej stabilnej mocy wyjściowej.
4. Tryb regulacji prądu: regulowany elektrycznie
5. Łatwa konfiguracja i obsługa

Zdjęcia dla maszyny o wysokiej częstotliwości

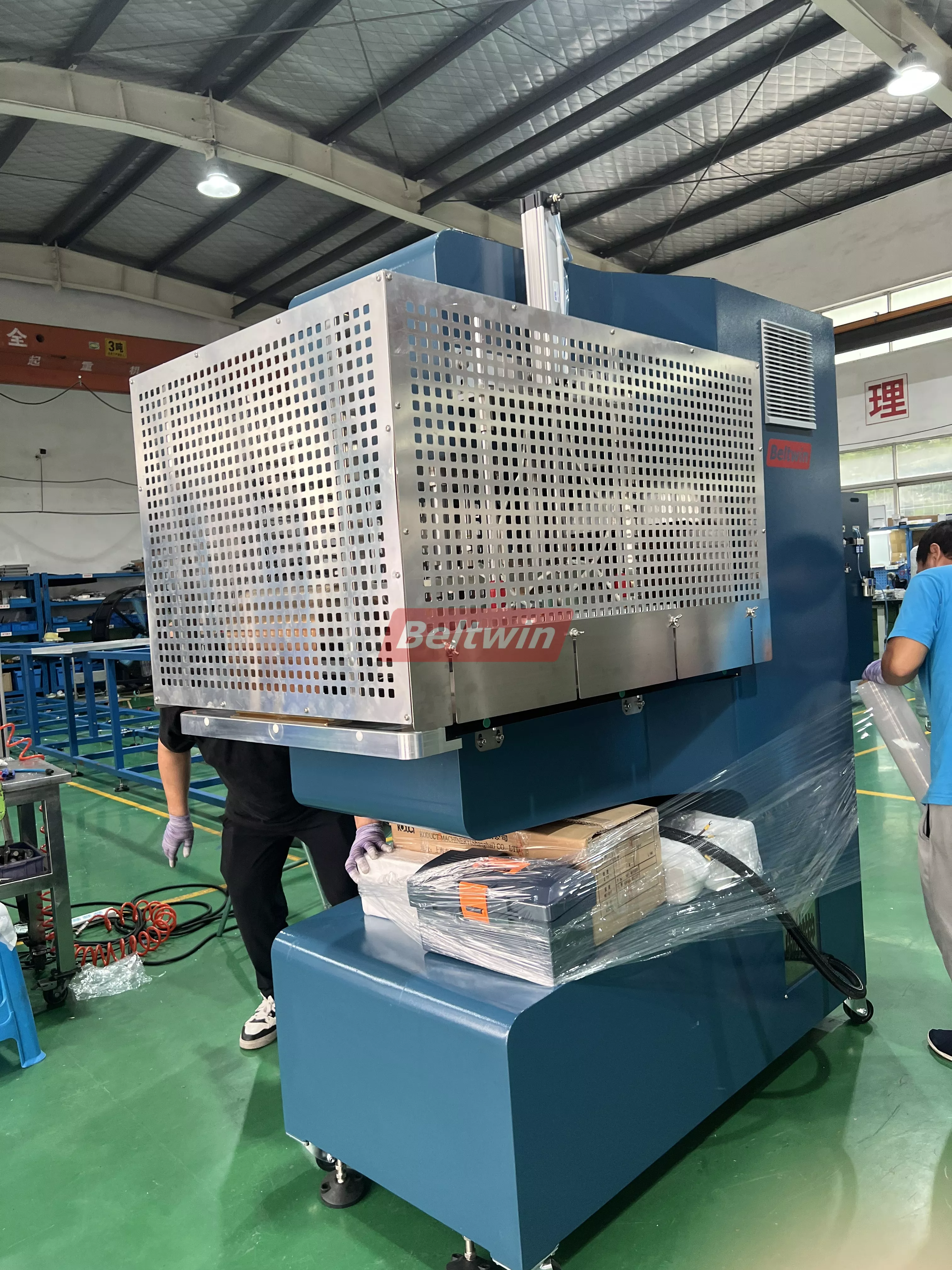

Maszyna HF o mocy 13 kW z ruchomą skrzynką sterowniczą:

Możliwość spawania listew o maksymalnej długości 1000 mm i ścianie bocznej 500 mm dla pasa o szerokości 800-850 mm.

Zalety:

• 15 lat długiego życia
• Niezawodna konstrukcja maszyny, profil poprzeczny bez spawania i śrub. Wycinane z całej płyty metalowej. Oferują dłuższą żywotność.

• Stabilne wyjście oscylacji o wysokiej częstotliwości
• Ochrona przed delikatnym blaskiem
• Szybkie nagrzewanie wstępne i stabilne nagrzewanie,
• Skuteczne ekranowanie mocy wyjściowej o wysokiej częstotliwości
• Zabezpieczenie nadprądowe
• Szybkie podgrzewanie wstępne i stabilne nagrzewanie, przydatne przy spawaniu na dużych powierzchniach, redukujące moc wyjściową o wysokiej częstotliwości o co najmniej 30%
• Zakres zastosowania: spawanie ścian bocznych, klinów, owerloków i prowadnic.
• Zatwierdzony przez CE i zgodny ze standardem bezpieczeństwa UE monitoring
• Zapewniamy profesjonalne wsparcie techniczne i serwis posprzedażowy na czas.

Znak bezpieczeństwa

Dla korków i ścianek bocznych o grubości 3 mm:

• Czas opóźnienia: ustaw na 3s
• Czas spawania: 50s
• (Możesz dostosować czas w zależności od sytuacji, gdy materiał jest zbyt gruby lub zbyt cienki, powoli w odstępach 5 sekund)
• Czas chłodzenia: 45s
• Czas narastania: 3s
• Licznik: 0,5-0,6 dla korków z PVC i ścianek bocznych, 0,8-1,0 dla korków z PU i ścianek bocznych.

Formy profilowe

Maszyna HF potrzebuje formy do wykonania prac spawalniczych. Jeśli chodzi o formę, podajemy kilka standardowych rozmiarów, według Państwa wyboru, a standardowa długość formy wynosi 500 mm.
