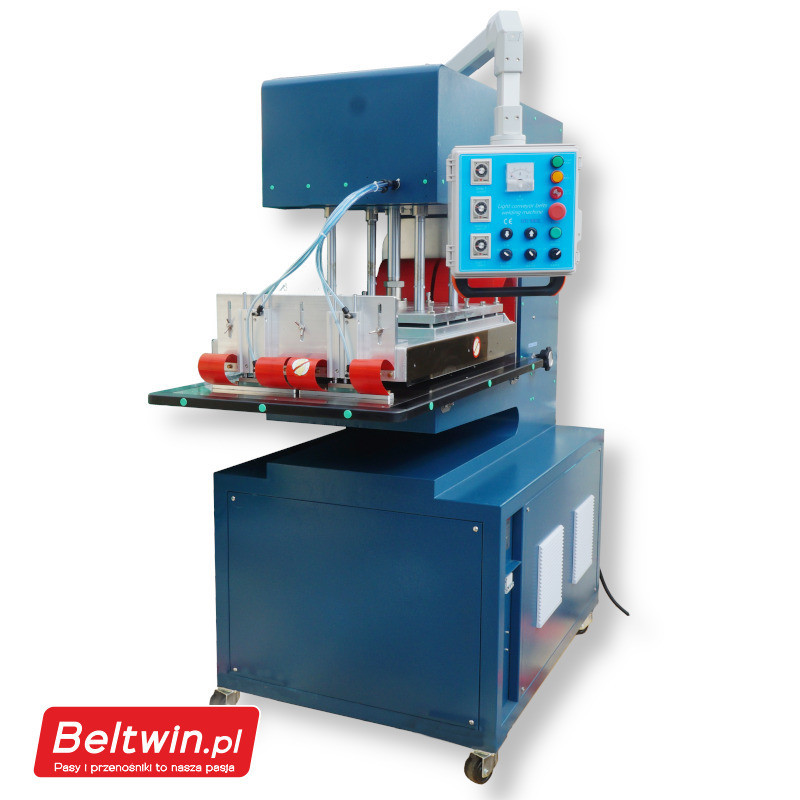

Spawarka do prowadnicy taśmy/zaczepu/ściany bocznej QA1000-1000H

Maszyna spawalnicza wysokiej częstotliwości Beltwin jest używana do łatwej produkcji różnego rodzaju listew, stopni i ścianek bocznych.

Spawanie wysokoczęstotliwościowe (HF) lub spawanie radiowe (RF) polega na łączeniu materiałów PVC/PU poprzez dostarczanie energii HF w postaci pola elektromagnetycznego i ciśnienia do powierzchni taśmy przenośnika PVC/PU.

Specyfikacja

1. Moc maszyny: 10KW
2. Rozmiar górnej płyty: 500*400mm
3. Rozmiar dolnej płyty: 700*800mm
4. Długość spawania: Klin/ściana boczna/prowadnica V 500~600 mm na raz
5. Napięcie robocze: 380V 3-fazowe (inne napięcie dostępne na życzenie)
6. Moc wejściowa: 16 KVA
7. Częstotliwość pracy: 27,12 MHz
8. Z poważną ochroną: zabezpieczeniem przeciwiskrowym, zabezpieczeniem przed rezystancją prądu i zabezpieczeniem przed hamowaniem awaryjnym.
9. Zautomatyzowane cykle spawania HF
10.  System podnoszenia pneumatycznego
11. Łatwa konfiguracja i obsługa
12. Całkowicie ekranowane przed wysokimi częstotliwościami, cała maszyna pod ochroną.
13. Wysokiej jakości lampa próżniowa wyprodukowana w Chinach
14. Do materiałów o różnej grubości i wysokościach listew/ścian bocznych do 120 mm

Funkcja

1. Uniwersalny do bloków typu T, X, L, ścianek bocznych, profili, prowadnic V itp.
2. Rowek maszynowy jest głęboki i szeroki. Wygodnie jest spawać duże powierzchnie.
3. Zastosowano bardzo czułe urządzenie zabezpieczające przed iskrami, aby zapobiec uszkodzeniu formy.
4. Długość spawania może zostać jednorazowo zwiększona do 700 mm lub więcej.
5. Europejski model kwadratowej skrzyni wibracyjnej o wysokiej częstotliwości, o bardziej stabilnej mocy wyjściowej.

Dolna płyta grzewcza ma wymiary 700 x 800 mm i umożliwia jednorazową spawalność listew lub ścian bocznych o długości 500 mm.

Znak bezpieczeństwa

Pokrywa ochronna

Z osłoną ochronną, zapewnia dodatkową ochronę. Chroń operatora przed niebezpieczeństwem elektrycznym i izoluj promieniowanie. Maszyna rozpocznie pracę tylko do momentu opuszczenia osłony. Zaprojektowano ją jako dwuwarstwową ochronę, stop aluminium i osłonę z tworzywa sztucznego.

Panel sterowania

Do korków i ścianek bocznych o grubości 3 mm

• Czas opóźnienia: ustaw na 3s
• Czas spawania: 50 s (można dostosować czas do rzeczywistych warunków, jeśli materiał jest zbyt gruby lub zbyt cienki, powoli w odstępach 5 s)
• Czas chłodzenia: 45s
• Czas narastania: 3s
• Licznik: 0,5-0,6 dla korków z PVC i ścianek bocznych, 0,8-1,0 dla korków z PU i ścianek bocznych.

Formy profilowe

Maszyna HF potrzebuje formy do wykonania prac spawalniczych. Jeśli chodzi o formę, podajemy kilka standardowych rozmiarów, według Państwa wyboru, a standardowa długość formy wynosi 500 mm.

Maszyna o wysokiej częstotliwości do napędu pasowego

Maszyna o wysokiej częstotliwości używana na miejscu
