Prasa wulkanizacyjna DSLQ-F ma aluminiową ramę, która umożliwia szybką i łatwą obsługę. Oferuje doskonałe łączenie na gorąco dla wszystkich pasów tkaninowych. Rama obejmuje uchwyty końcowe i pierścienie pozycjonujące (w przypadku większych modeli), można ją łatwo manewrować w żądanej pozycji łączenia.

Informacje o produkcie:

1. Styl projektu: ramowy
2. System ciśnieniowy: Standardowa poduszka gumowy, ciśnienie powietrza
3. Ciśnienie robocze: 7 barów (100 psi)
4. Typ pasa łączącego: Pas EP
5. Chłodzenie: wodne;
6. Płyta grzewcza: Elektrycznie ekranowana oporność lub elementy silikonowe

Opcjonalnie:

1. Silikonowy element grzewczy
2. Pierścienie podnoszące na górnej ramie (łatwe do podnoszenia)
3. Ręczna pompa wodna

Jeżeli potrzebujesz czegokolwiek związanego z prasą ramową, skontaktuj się z nami.

Cechy:

1. Przeznaczony do szybkiego i niezawodnego łączenia pasów.
2. lekka, przenośna prasa ramowa.
3. Solidna aluminiowa konstrukcja.
4. Użyj jednolitego systemu ciśnieniowego i nowego typu worka ciśnieniowego, zapoznaj się ze szczegółami poniżej.
5. Górna i dolna rama wykonana z wytrzymałego aluminium.
6. Szybki system chłodzenia wewnątrz płyt, schładzający od 145  °C do 75 °C w zaledwie 5 minut.
7. Lekki zestaw nakrętek i śrub aluminiowych
8. Niektóre jednostki mogą ze sobą współpracować.

Jak zamówić

• Wymiary płyty grzewczej
• Maksymalna szerokość pasa
• Ciśnienie robocze 100PSI lub inne ciśnienie
• Styl prostokątny lub romboidalny (standardowo 22 stopnie)

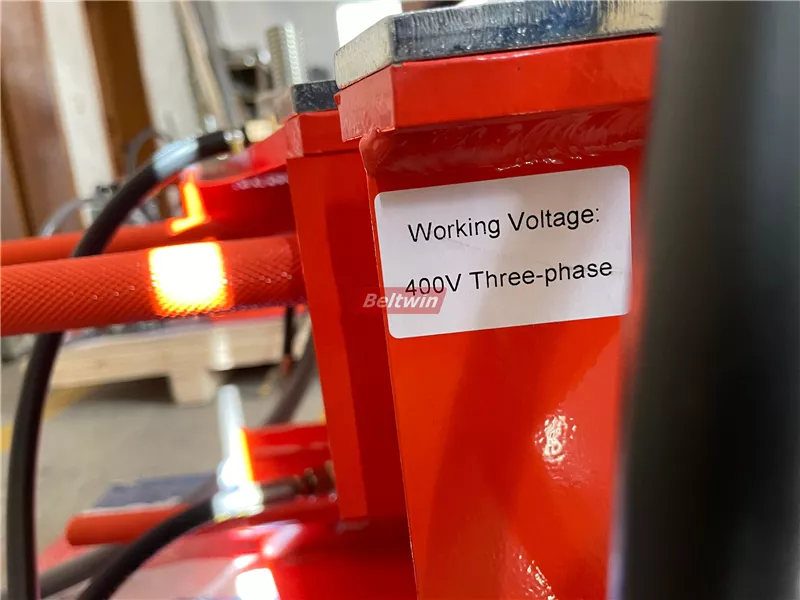

• Napięcie robocze i numer fazy.
• Jakiekolwiek inne specjalne wymagania

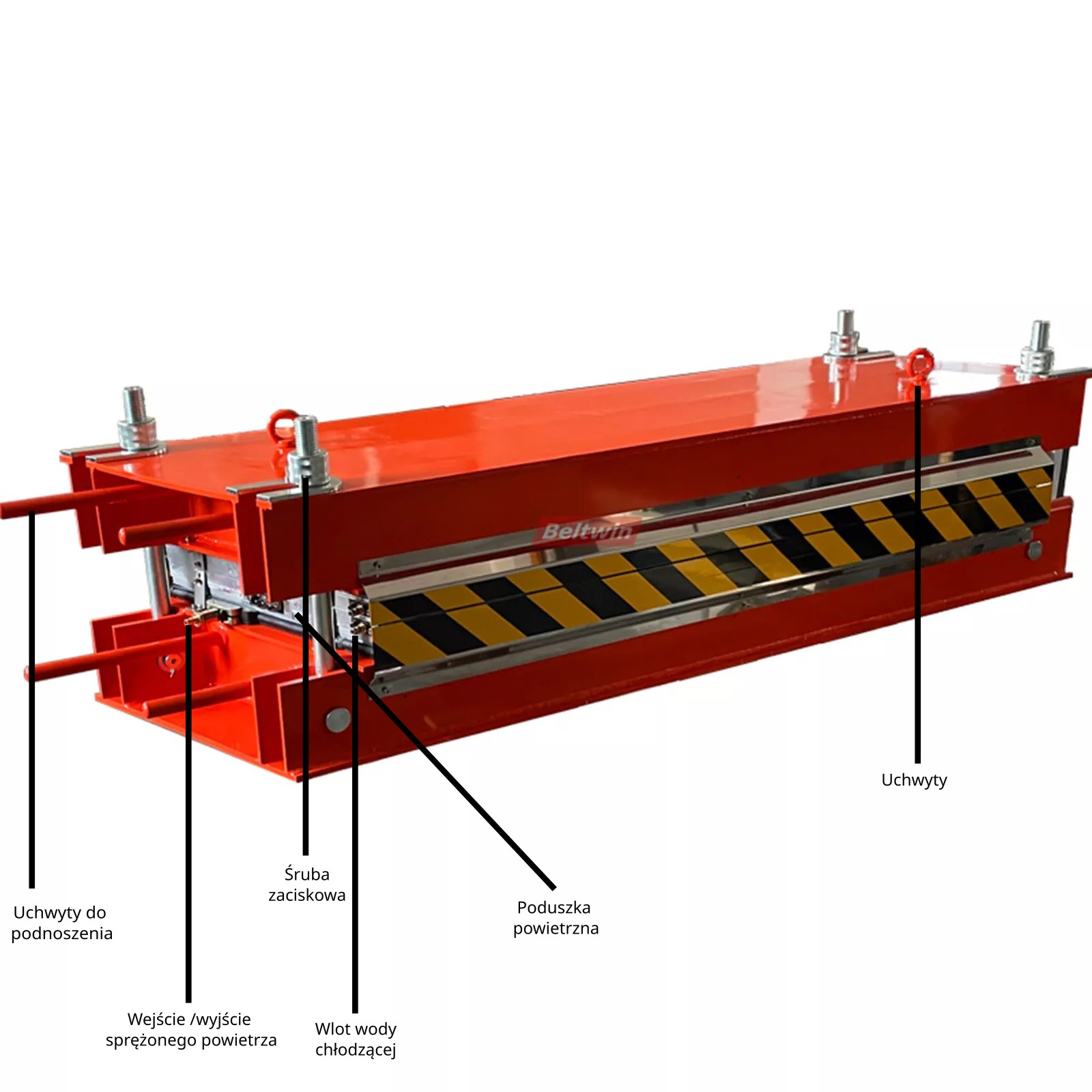

Główne składniki

Dane techniczne:

Płyta grzewcza

Płyta Beltwin wykonana z wytłaczanej deski, element grzewczy i trwała izolacja kompozytowa. Każda płyta dostosowuje się do nieregularności pasa, zapewniając cały obszar łączenia. Dostępne płyty, rombowe lub prostokątne. Maksymalna temperatura 325°F (160℃)

Rama

Rama aluminiowa składa się z 2 części, górna część obejmuje ramę i górną płytę grzewczą, dolna część obejmuje dolną płytę grzewczą, worek ciśnieniowy i ramę. Końce wyposażone w chowane uchwyty do przenoszenia w mniejszych modelach.

System worków ciśnieniowych

Można go stosować zarówno do wody, jak i powietrza, zazwyczaj przy sprężonym powietrzu, za pomocą sprężarki powietrza.

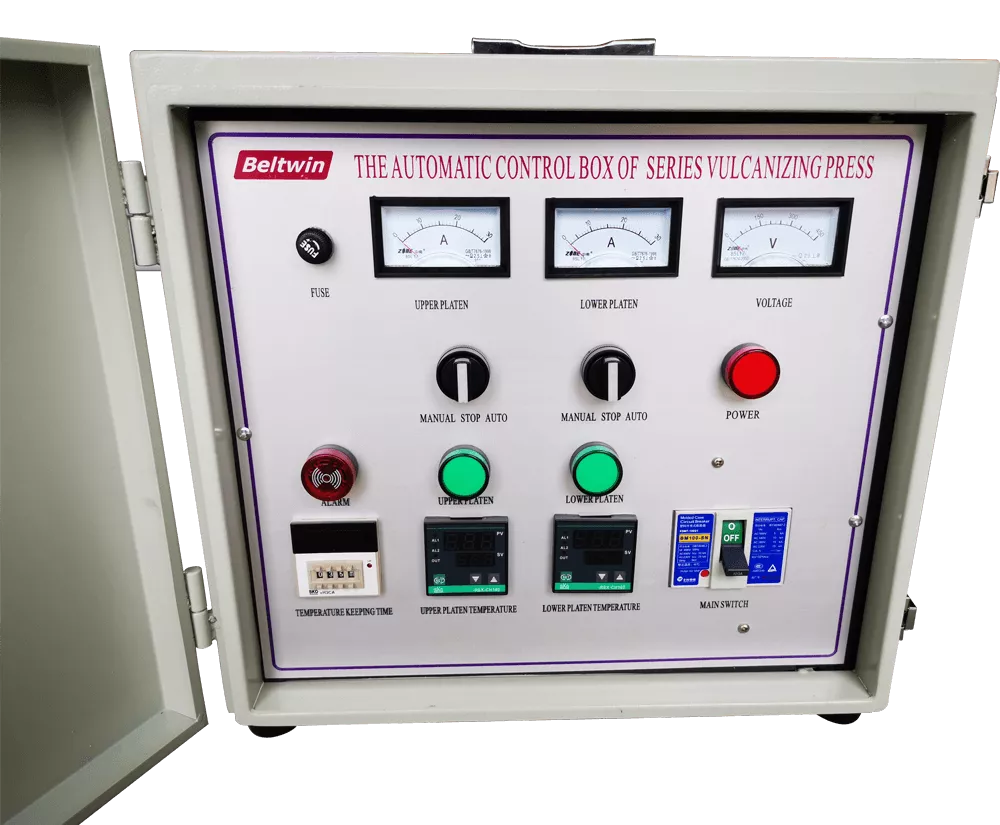

Automatyczny panel sterowania

Z kontrolą czasu i cyfrową kontrolą temperatury. Po ustawieniu temperatury nagrzewania obu płyt, czasu oczekiwania, temperatury chłodzenia i ciśnienia, cały proces łączenia będzie przebiegał automatycznie. Wszystkie części wykorzystują wysokiej jakości urządzenia elektryczne z  certyfikatem CE . W przypadku awarii sterownika elektronicznego   możliwa jest również obsługa ręczna .

Wymiary płyty grzewczej: (w przypadku innych wymiarów prosimy o kontakt z nami)

Kąt nachylenia    22° , prostokąt lub inny na życzenie

Tabela zamówień prasy ramowej wulkanizacyjnej DSLQ-F:

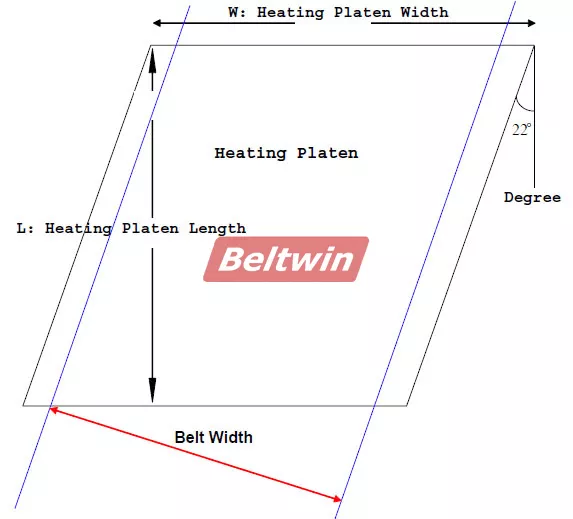

Rysunek płyty grzewczej

A = Długość płyty grzewczej wzdłuż pasa

B = Szerokość płyty grzewczej na pasie ukośnym

C = Szerokość pasa

D = kąt odchylenia

H = Pionowa długość płyty

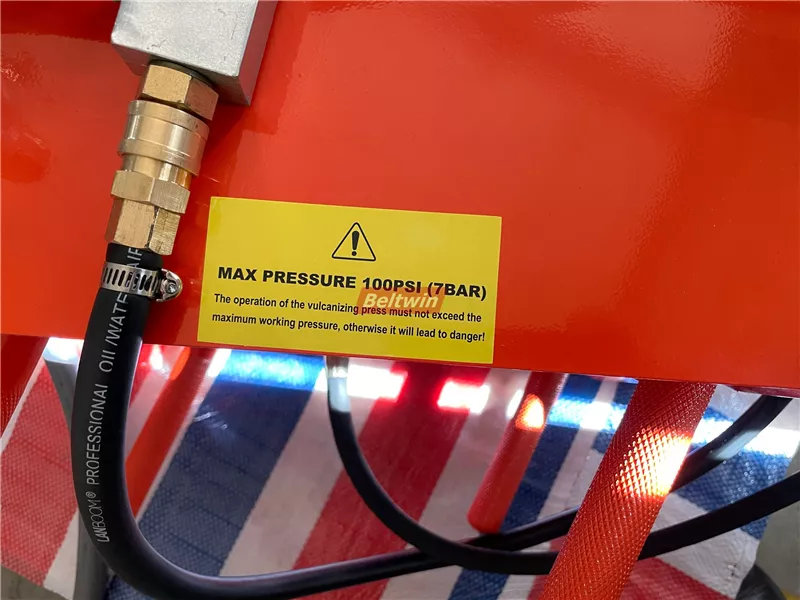

• Maksymalne ciśnienie robocze wynosi 100 PSI.
• Maksymalna temperatura wynosi 325℉ (160°C)
• Wymiary płyty grzewczej:

Modele prostokątne (odchylenie 90°)
Rozmiar płyty		Maksymalna szerokość pasa
W	mm	W	mm
14x20	355x510	18	450
14x26	355x660	24	600
14x34	355x865	30	750
18x42	455x1065	38	950
14x46	355x1170	42	1050
18x46	455x1170	42	1050
26x46	660x1170	42	1050
18x52	455x1320	48	1200
14x54	355x1370	50	1250
18x64	455x1620	60	1500



Modele romboidalne (odchylenie 22°)
Rozmiar płyty		Maksymalna szerokość pasa
W	mm	W	mm
19x24	480x610	20	500
19x30	480x760	24	600
28x30	710x760	24	600
19x37	480x940	32	800
28x37	710x940	32	800
19x43	480x1090	36	900
22x43	560x1090	36	900
28x43	710x1090	36	900
19x50	480x1270	42	1050
28x50	710x1270	42	1050
19x56	480x1420	48	1200
28x56	710x1420	48	1200
19x62	480x1575	54	1350
28x62	710x1575	54	1350
19x70	480x1780	60	1500

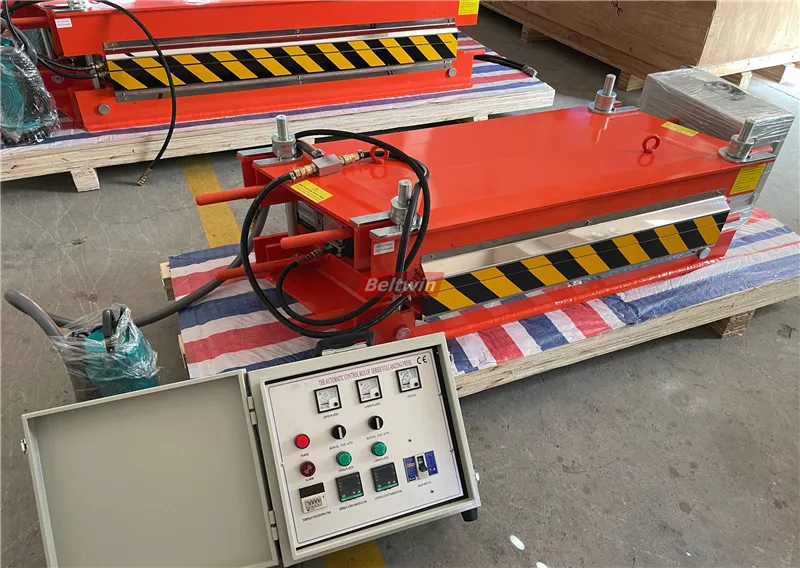

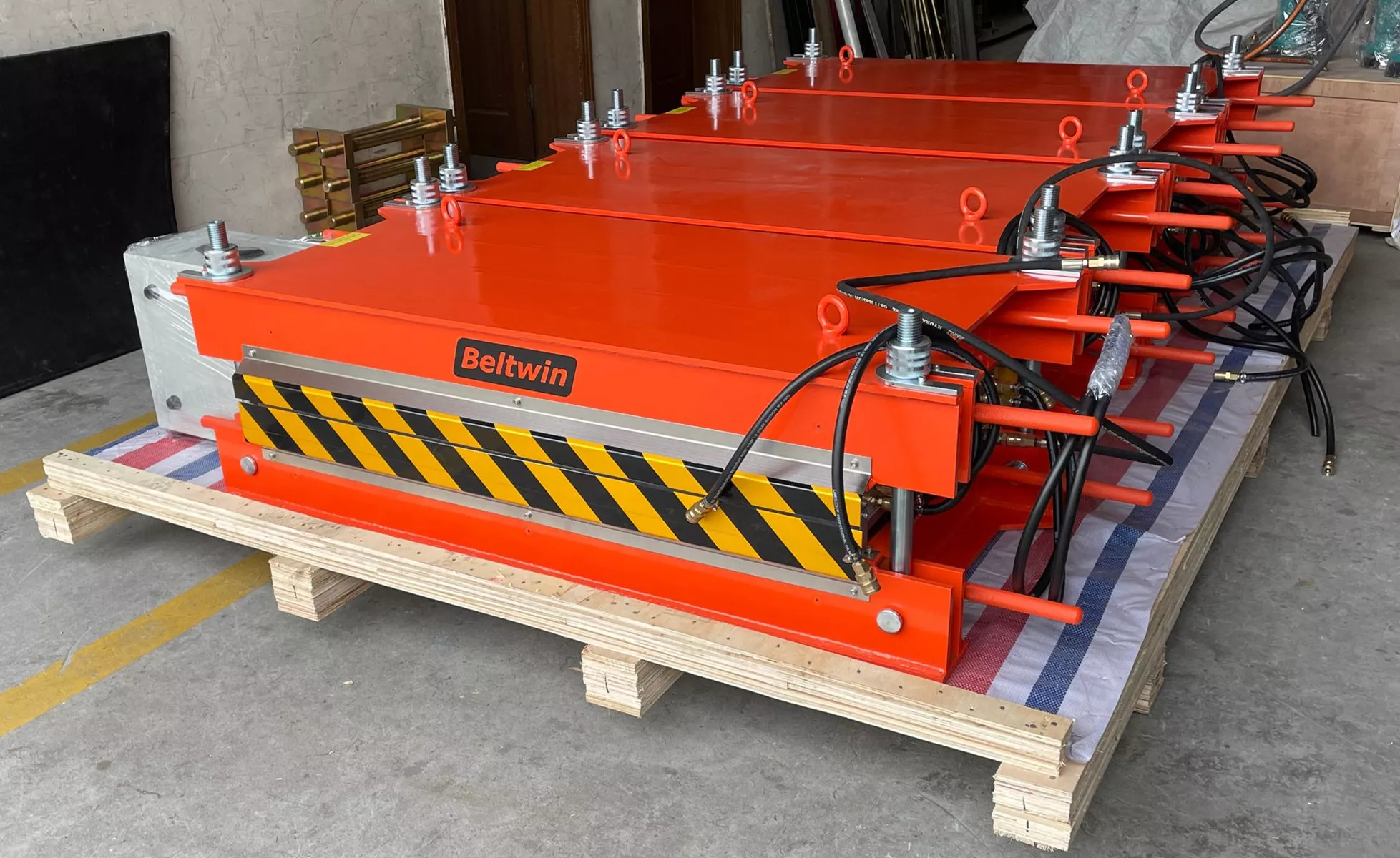

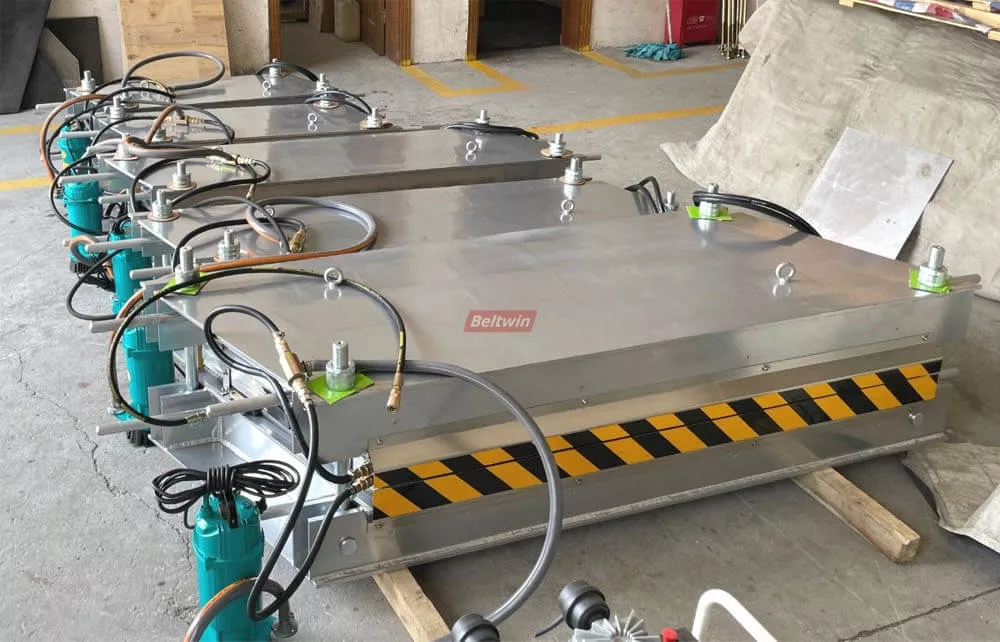

Zdjęcia dostawy prasy ramowej wulkanizacyjnej:

Prasa ramowa wulkanizacyjna o wytrzymałej konstrukcji z gumowym przenośnikiem taśmowym, przeznaczona specjalnie do użytku w warsztacie:
