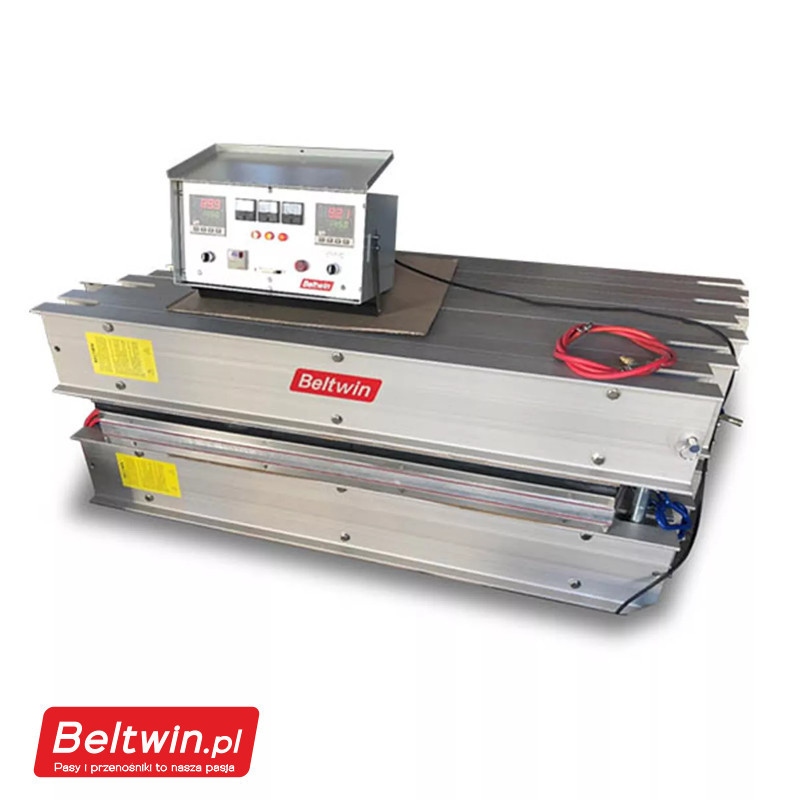

Wulkanizator DSLQ-S drugiej generacji

Nowe sekcyjne wulkanizatory taśm przenośnikowych DSLQ-S firmy Beltwin oferują doskonałe łączenie metodą wulkanizacji cieplnej wszystkich warstw tkanin, gumowych pasów EP i gumowych pasów stalowych. Ciśnienie robocze wynosi 100 PSI i 200 PSI. Wulkanizatory DSLQ-S mogą obejmować wszystkie długości łączenia i są przenośne na miejsce w terenie. Zapewniają 12-miesięczną gwarancję na całą maszynę i 24-miesięczną gwarancję na element grzewczy i worek ciśnieniowy. Cała maszyna posiada certyfikat CE. Szeroko stosowane w Niemczech, Wielkiej Brytanii, Francji, Rosji, USA, Meksyku, Indonezji i wielu innych krajach.

W przypadku łączenia pasów gumowych istnieją trzy ogólne sposoby:

• Łączniki Mechaniczne

• Złącza wulkanizowane na zimno

• Złącza wulkanizowane na gorąco

Informacje o produkcie:

1. Styl projektu: sekcyjny
2. System ciśnieniowy: worek gumowy drugiej generacji, wzmocniony (ciśnienie wody lub powietrza)
3. Ciśnienie robocze: 7 barów (100 psi) lub 14 barów (200 psi).
4. Typ pasa łączącego: taśma przenośnikowa gumowa EP lub ST
5. Chłodzenie: wodne;
6. Płyta grzewcza: Elastyczny silikonowy element grzewczy
7. Śruba i nakrętka: Wbudowana śruba i nakrętka

Części zamienne:

1. Element grzejny silikonowy
2. Worek ciśnieniowy gumowy
3. Kable i wtyczki i gniazda elektryczne
4. Pompa elektryczna i rury wysokociśnieniowe
5. Belki poprzeczne

Jeżeli potrzebujesz czegokolwiek związanego z prasą sekcyjną, skontaktuj się z nami.

Cechy:

1. Prasa wulkanizacyjna sekcyjnej drugiej generacji
2. Szybka dostawa
3. Oprócz standardowych rozmiarów, elastyczna produkcja pozwala nam zaoferować Państwu każdy specjalny rozmiar w najkrótszym możliwym czasie.
4. Możemy zaoferować kompleksowe rozwiązanie, jedną prasę wulkanizacyjną z dodatkowymi belkami można stosować do taśm o różnych szerokościach.
5. Wysokiej jakości aluminiowa belka poprzeczna , która redukuje wagę prasy, na przykład belki do taśmy o szerokości 1200 mm, ciśnienie robocze 200 psi, waga belki wynosi tylko 38 kg  na sztukę.
6. Maksymalna szerokość pasa ST do 3000 mm .
7. Ciśnienie robocze do 14 barów (200 psi).
8. Przenośna konstrukcja do pracy w terenie
9. Trwały silikonowy element grzejny, równomierne nagrzewanie i łatwa konserwacja.
10. Worek ciśnieniowy gumowy o wzmocnionej konstrukcji, wytrzymuje ciśnienie robocze 14 barów (200 psi) i może służyć zarówno do napełniania wodą, jak i powietrzem.
11. Całkowicie automatyczny proces programowany z jednostki sterującej (ogrzewanie, czas postoju).

Dane techniczne:

Komponenty prasy wulkanizacyjnej Beltwin

1. Skrzynka kontrolna;
2. Belka poprzeczna;
3. Jednolita płyta aluminiowa;
4. Worek ciśnieniowy;
5. Górna płyta grzewcza;
6. Dolna płyta grzewcza;
7. Agrafka;
8. Uchwyt talerza.

Płyta grzewcza w układzie chłodzenia wodnego

• Całkowita grubość płyty grzewczej Beltwina wynosi 53 mm, płyta izolacyjna pokryta stalą nierdzewną (grubość 1,5-2 mm). Maksymalna temperatura wynosi 200°C, 20-30 minut może nagrzać się do 145°C, a różnica temperatur całej powierzchni wynosi poniżej +/-5°C w czasie przebywania.
• Szybkie, zintegrowane chłodzenie wodne wbudowane w konstrukcję płyty, nawet jeśli chłodzenie za pomocą elektrycznej pompy ciśnieniowej jest wykonalne. Szybkie chłodzenie w ciągu 10–15 minut z temperatury 145°C do 75°C.
• W odróżnieniu od innych wulkanizatorów, nowo zaprojektowany system chłodzenia Beltwina zapewnia mniej wody resztkowej po długotrwałym użytkowaniu. Łatwe czyszczenie 10% pozostałej wody w płycie za pomocą sprężonego powietrza po schłodzeniu.

Element grzewczy

• 5-warstwowy, trwały system grzewczy „Element silikonowy” (2 warstwy silikonu, 2 warstwy tkaniny z włókna szklanego i grzałka).
• Trwała izolacja kompozytowa sprawia, że ​​jest ona znacznie bezpieczniejsza.
• Całość uszczelniono, aby zapobiec utlenianiu i zapewnić dłuższą żywotność.
• Elastyczny element grzewczy zapewnia równomierne nagrzewanie całej płyty grzewczej.
• Zastosowanie technologii trawienia sterowanej komputerowo zapewnia równomierne rozmieszczenie i rozkład grzejnika.
• 24-miesięczna gwarancja na element grzejny.

Belki poprzeczne

• Belki wykonane są z lekkiego, wytłaczanego aluminium.
• Standardowe belki wykorzystują materiał aluminiowy klasy 7005, a belki dla wulkanizatorów o szerokości pasa powyżej 1200 mm wykorzystują materiał aluminiowy klasy 6082. Belka poprzeczna typu E w stylu Almex jest opcjonalna.
• Zestawy nakrętek/śrub ze stali o wysokiej wytrzymałości na rozciąganie, wykonane ze stali 45#.
• Znacznie bezpieczniejsze są nakrętki i śruby wewnątrz belki.
• Belki anodowane, w porównaniu z malowanymi, zapewniają dłuższą ochronę i wyglądają znacznie lepiej.
• Zakończona sekcja gwarantuje, że konstrukcja belki zachowa oryginalną strukturę, a co za tym idzie będzie znacznie bezpieczniejsza.
• Łatwy montaż, nie ma potrzeby używania klucza napinającego.

Belki poprzeczne typu E: (EA EAX EB)

System ciśnieniowy drugiej generacji

• Worek ciśnieniowy wykonany z wytrzymałej gumy wzmocnionej tkaniną zapewnia równomierne ciśnienie na całej powierzchni połączenia. Współczynnik rozszerzalności wewnętrznej worka gumowego wynosi 600-700, około 200-300% wyższy niż w przypadku innych. Na przykład, można rozciągnąć jeden komputer o długości 200 mm do 1000 mm bez uszkodzeń. Dzięki temu guma nie będzie miała małych dziur po rozszerzeniu, więc nie będzie przeciekać po długim czasie użytkowania.
• Materiał gumowy jest trzykrotnie droższy od zwykłej gumy.
• Worek ciśnieniowy zawiera worek wewnętrzny, tkaninę, warstwę gumy i zewnętrzną warstwę ochronną. Po wyprodukowaniu worek jest testowany, aby utrzymać ciśnienie 260 PSI / 18 barów przez 2 godziny, upewniając się, że nie będzie miał żadnych problemów przy ciśnieniu roboczym 200 PSI.
• 24-miesięczna gwarancja na wzmocniony worek Beltwin. Jeden worek ciśnieniowy można stosować do 200-300 łączeń.

Kontroler automatyczny z kablami (standard)

• Zawiera 2 regulatory temperatury, 1 timer, 2 amperometry i 1 woltomierz.
• Podwójny cyfrowy układ sterowania i wskazywania temperatury Omron lub SHIMADEN.
• Ten sam standard co Almex. Łatwo wymienić stary system sterowania Almex, jest bardziej elastyczny i oszczędza koszty.
• Dokładny pomiar i odczyt temperatury; podzespoły elektryczne posiadające certyfikat CE.

Nowy kontroler - podobny do T6 (opcjonalnie)

Złącze elektryczne

Beltwin używa europejskich standardowych wtyczek i gniazd, ze znakami CE. Piny są większe, aby uniknąć luźnego styku i przepalenia gniazda. Nowy typ systemu połączeń może zmniejszyć to ryzyko o 70-80%. Oryginalne złącze marki „HARTING” jest opcjonalne.

Pompa elektryczna do ciśnienia i chłodzenia (standard)

Pompa może zwiększać/zwalniać ciśnienie wody i pompować wodę do układu chłodzenia wodnego.

Pompa elektryczna do ciśnienia i chłodzenia (opcjonalnie)

Ciśnienie można kontrolować

Pompa elektryczna ze zbiornikiem na wodę (opcjonalnie)
